产品描述
| 品牌 | 其他 | 型号 | 定制 |
| 类型 | 圆柱齿轮 | 齿线形状 | 直齿 |
| 材质 | 铸钢 | 齿面硬度 | 软齿面 |
| 轮齿位置 | 外齿轮 | 适用范围 | 工业 |
| 是否进口 | 否 | 样品或现货 | 样品 |
| 加工定制 | 是 | 模数 | 10-30mm |
| 重量 | 不等kg | 产地 | 徐州 |
合理安装回转炉大齿圈注意事项：
1、安装中应严格控制大齿圈的径向跳动和端面跳动。
2、大齿圈与小齿轮的轴向相对位置偏差不大于±2mm。
3、检查齿面接触情况，接触斑点沿齿高方向不少于40%，沿齿宽方向不小于50%。
4、在回转炉大齿圈安装前检查对接面接口不得有碰撞痕迹，把大齿圈与筒体接触表面清擦干净，然后将两半齿圈小心的对好并拧紧接口螺栓，便将大齿圈装在筒体上，转动筒体，检查大齿圈的径向跳动和侧向摆动，直至校调合格。
5、减速器的低速轴应与齿轮轴同心，其同轴度公差为0.2mm，减速器的横向水平及纵向斜度应在减速器壳体的加工结合面上测定，允许误差为±0.05mm/m。
6、在冷态下将设备回转炉大齿圈盘动一周的任一角度上，大小齿圈间的齿顶间隙不得小于0.25M(M为齿圈模数)。
如何合理安装回转炉大齿圈：1）根据中心标板矫正小齿轮组装正确的位置，与大齿圈横向中心线误差小于2mm。2）调整大小齿圈间隙，其齿顶间隙为0.25模数（标准齿隙）加上齿轮热膨胀量。应注意齿顶间隙在大齿轮径向跳动zui大处测量与确定。3）调整大小齿圈接触精度，其齿面接触印痕沿齿长不小于70%，沿齿高不小于40%。

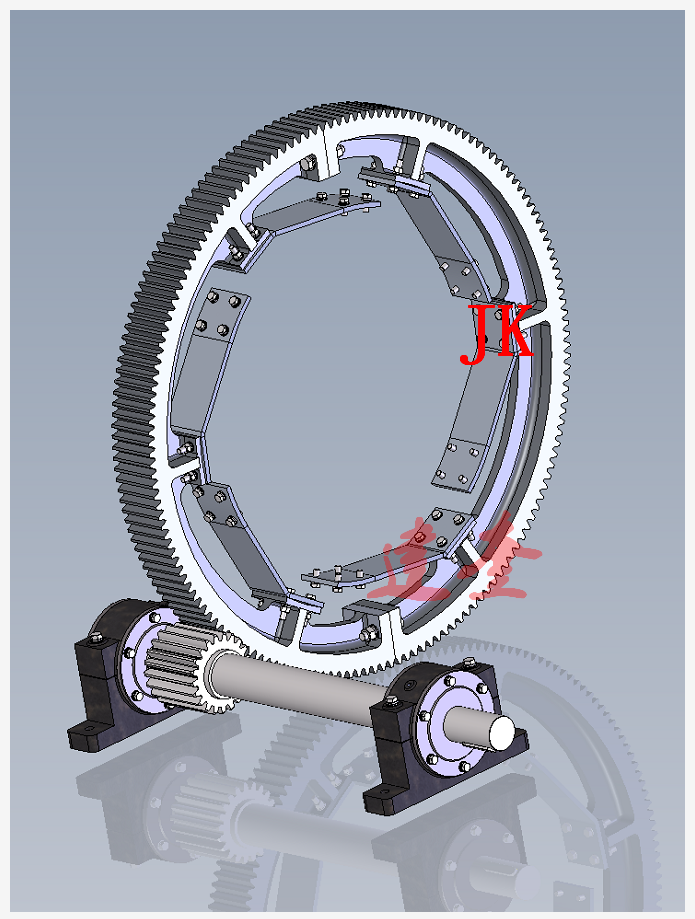

回转炉齿圈多种多样，每个生产转炉的厂家在考虑烘干机生产能力和承载能力时，所设计的齿圈类型也不尽相同，根据连接方式不同大致可分为法兰连接式和弹簧板连接式。弹簧板连接式回转炉大齿圈因结构特点，在传动上起到缓冲的作用，在实际运用中得到较多的运用。
